Capacitância é a medida da quantidade de energia elétrica armazenada em um objeto, como um capacitor usado em um circuito eletrônico. A unidade para medir a capacitância é o farad (F), definido como 1 coulomb (C) de carga elétrica por volt (V) de diferença de potencial. Na prática, o farad é uma unidade tão grande que a capacitância é geralmente medida em unidades menores, como o microfarad, 1 milionésimo de farad; ou o nanofarad, 1 bilionésimo de um farad. Embora medições precisas exijam instrumentos caros, você pode obter uma boa leitura com um multímetro digital comum.

Degraus

Método 1 de 2: Desconectando a fonte de alimentação e o capacitor

Imagem intitulada Measure Capaciance Step 1

1. Escolha um instrumento que possa medir a capacitância. Mesmo multímetros digitais baratos geralmente têm uma configuração de capacitância `-|(-.` Estes são bons o suficiente para solução de problemas básicos, mas geralmente não são precisos o suficiente para fornecer leituras confiáveis e exatas. Eles fornecem resultados precisos para a maioria dos capacitores de filme, pois se comportam mais como os capacitores ideais que os cálculos do multímetro assumem. Se exatidão e precisão são muito importantes, considere um medidor LCR. Esses instrumentos podem custar vários milhares de euros, mas possuem vários métodos confiáveis para testar a capacidade.

Este guia se concentra em multímetros. Os medidores LCR devem vir com um manual de usuário detalhado específico para o seu dispositivo.
Os medidores ESR (medidores de resistência em série equivalentes) podem realizar testes em capacitores enquanto estão em um circuito, mas não medem diretamente a capacitância.

Imagem intitulada Measure Capaciance Step 2

2. Desligue a energia do circuito. Confirme se a energia está desligada configurando seu medidor para teste de tensão. Coloque as pontas de prova em ambos os lados da fonte de alimentação do circuito. Quando a energia é desligada com sucesso, a tensão deve ler zero.

Imagem intitulada Measure Capaciance Step 3

3. Descarregue cuidadosamente o capacitor. Um capacitor pode manter a carga por vários minutos depois que a energia é desligada, ou até mais em casos raros. Conecte um resistor nos terminais do capacitor para permitir que a carga seja drenada com segurança. Certifique-se de que a resistência está à altura da tarefa:

Para capacitores pequenos, use um resistor de (pelo menos) 2000 , para 5 watts.

Grandes capacitores em fontes de alimentação, circuitos de flash de câmera e motores grandes podem conter uma quantidade perigosa ou mortal de carga. Recomenda-se supervisão experiente. Use um resistor de 20 .000 Ω (5 watts), conectado via fio de bitola 12 adequado para 600 volts.

Imagem intitulada Measure Capaciance Step 4

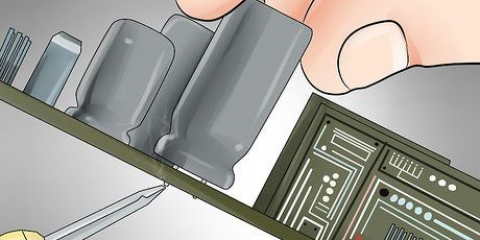

4. Desconecte o capacitor. Testar enquanto o capacitor faz parte de um circuito pode fornecer resultados muito imprecisos e potencialmente danificar outros componentes. Remova cuidadosamente o capacitor - solde a conexão, se necessário.

Método 2 de 2: Fazendo a medição

Imagem intitulada Measure Capaciance Step 5

1. Defina o multímetro para medir a capacitância. A maioria dos multímetros digitais usa um símbolo semelhante a -|(- para indicar capacidade. Mova o mostrador para esse símbolo. Se vários símbolos compartilham esse lugar no mostrador do relógio, pode ser necessário pressionar um botão para alternar entre os símbolos até que o símbolo de capacidade apareça na tela.

Se sua ferramenta tiver configurações de capacitor diferentes, escolha a faixa que melhor se adapta à sua estimativa do valor correto do capacitor. (Você pode leia os dados no capacitor para ter uma ideia aproximada). Se houver apenas uma configuração de capacitor, seu multímetro poderá detectar automaticamente a faixa.

Imagem intitulada Measure Capaciance Step 6

2. Ative o modo REL, se equipado. Se o seu multímetro tiver um botão REL, pressione-o com as pontas de prova separadas. Isso zerará a capacitância dos próprios cabos de teste para evitar interferência com a medição.

Isso só é necessário ao medir capacitores pequenos.

Em alguns modelos, este modo desabilita a determinação automática de alcance.

Imagem intitulada Measure Capacitância Step 7

3. Conecte as pontas de prova aos terminais do capacitor. Observe que os capacitores eletrolíticos (geralmente na forma de latas) são polarizados, portanto, verifique qual é o positivo e qual é o negativo antes de conectar as pontas de prova. Isso pode não importar muito para o seu teste, mas você definitivamente deve saber disso antes de usar o capacitor em um circuito. Procure uma das seguintes características:

Um + ou - ao lado de um ponto de conexão.

Se um pino é mais longo que o outro, o pino longo é o pólo positivo.

É melhor não confiar em uma linha colorida ao lado de um terminal, porque diferentes tipos de capacitores usam padrões diferentes.

Imagem intitulada Measure Capacitância Step 8

4. Aguarde o resultado. O multímetro enviará uma corrente para carregar o capacitor, medir a tensão e, em seguida, usar a tensão para calcular a capacitância. Isso pode levar alguns segundos e os botões e a tela podem responder lentamente até que o instrumento esteja pronto.

Uma leitura `OL` ou `sobrecarga` significa que a capacitância é muito alta para o multímetro medir. Defina o multímetro para uma faixa mais alta, se possível. Este resultado também pode significar que o capacitor está em curto.

Um multímetro de teste de faixa automática testará a faixa mais baixa primeiro e depois aumentará se atingir uma sobrecarga. Você pode ver `OL` aparecer na tela várias vezes antes de ver o resultado final.

Pontas

Humanos também são capacitores. Toda vez que você desliza os pés em um tapete, desliza em um assento de carro ou penteia o cabelo, acumula uma carga elétrica estática. Sua capacidade depende do seu tamanho, postura e proximidade com outros condutores elétricos.
A maioria dos capacitores tem código do capacitor que indica qual é o valor da capacitância. Compare isso com o seu valor medido para descobrir se o seu capacitor está operando na potência máxima. O código será uma letra.
Multímetros analógicos (com um medidor de agulha em vez de uma tela) não têm fonte de alimentação, então eles não podem enviar corrente para testar o capacitor. Você pode usar um para para testar se um capacitor está funcionando, mas você não pode medir a capacitância exatamente.
Alguns multímetros vêm com pontas de prova especiais para uso com capacitores.
